發布日期:2020-02-01

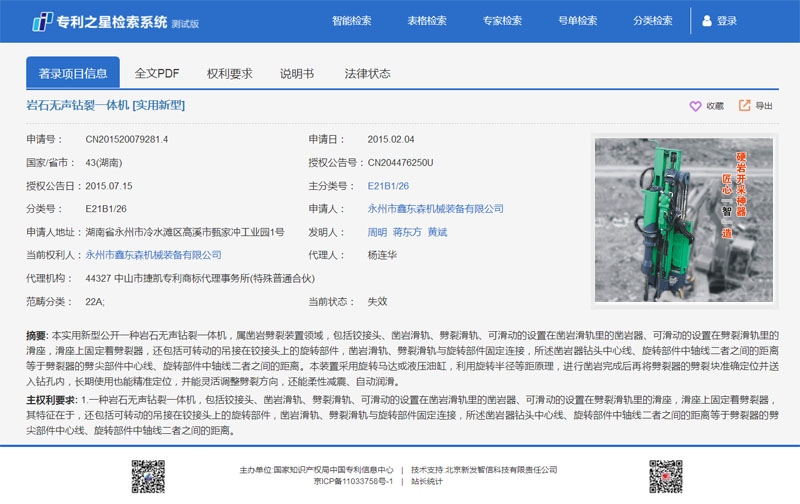

→巖石無聲鉆裂一體機是湖南永州市鑫東森機械裝備有限公司發明的專利產品, 本發明公開一種巖石無聲鉆裂一體機,屬鑿巖劈裂裝置領域,包括鉸接頭、鑿巖滑軌、劈裂滑軌、可滑動的設置在鑿巖滑軌里的鑿巖器、可滑動的設置在劈裂滑軌里的滑座,滑座上固定著劈裂器,還包括可轉動的吊接在鉸接頭上的旋轉部件,鑿巖滑軌、劈裂滑軌與旋轉部件固定連接,所述鑿巖器鉆頭中心線、旋轉部件中軸線二者之間的距離等于劈裂器的劈尖部件中心線、旋轉部件中軸線二者之間的距離。本裝置采用旋轉馬達或液壓油缸,利用旋轉半徑等距原理,進行鑿巖完成后再將劈裂器的劈裂塊準確定位并送入鉆孔內,長期使用也能精準定位,并能靈活調整劈裂方向,還能柔性減震、自動潤滑。
主權利要求: 1.一種巖石無聲鉆裂一體機,包括鉸接頭、鑿巖滑軌、劈裂滑軌、可滑動的設置在鑿巖滑軌里的鑿巖器、可滑動的設置在劈裂滑軌里的滑座,滑座上固定著劈裂器,其特征在于,還包括可轉動的吊接在鉸接頭上的旋轉部件,鑿巖滑軌、劈裂滑軌與旋轉部件固定連接,所述鑿巖器鉆頭中心線、旋轉部件中軸線二者之間的距離等于劈裂器的劈尖部件中心線、旋轉部件中軸線二者之間的距離。
